一、高頻射頻板疊層結構
RFPCB高頻射頻板單板的疊層結構除了要考慮射頻信號線的阻抗以外，還需要考慮散熱、電流、器件、EMC、結構和趨膚效應等問題，通常我們在多層射頻板印制板分層及堆疊中遵徇以下一些基本原則：
①RFPCB高頻射頻板的每層都大面積鋪地，沒有電源平面，RF布線層的上下相鄰兩層都應該是地平面。
即使是數模混合板，數字部分可以存在電源平面，但是RF區仍然要滿足每層都大面積鋪地的要求。
B)對于大功率、大電流的射頻板應該將RF主鏈路放置到頂層并且用較寬的微帶線連接。
這樣有利于散熱和減小能量損耗，減少導線腐蝕誤差。
②數字部分的電源平面應靠近接地平面，并且安排在接地平面之下。
這樣可以利用兩金屬平板間的電容作電源的平滑電容，同時接地平面還對電源平面上分布的輻射電流起到屏蔽作用。
③對于RF高頻射頻板背板來說，上下兩表面層都是地面，為了減小過孔及連接器的引起的阻抗不連續性，第二、三、四、五層走數字信號。
而其它靠底面的帶狀線層都是底面信號層。同樣，RF信號層上下相鄰兩層該是地面，每層都應該大面積鋪地。
④對RF高頻射頻板雙面板來說，頂層為信號層，底層為地平面。
四層RF單板，頂層為信號層，第二層和第四層為地平面，第三層走電源、控制線。特殊情況在第三層可以走一些RF信號線。更多層的RF單板，以此類推。
深圳市明誠鑫電路科技有限公司是主要從事高頻微波射頻感應印制電路板及雙面多層電路板快樣和中小批量的制作服務。產品主要有：PCB高頻板、羅杰斯電路板、高頻線路板、高頻微波板、微波雷達天線板、微波射頻高頻板、微帶電路板、天線電路板、散熱電路板、高頻高速電路板、Rogers/羅杰斯高頻板、ARLON高頻板、混合介質層壓板、特種電路板、F4B天線板、天線陶瓷板、雷達感應pcb、特種電路板生產廠家，對縫隙天線、射頻天線、寬帶天線、頻掃天線、微帶天線、陶瓷天線、功分器、耦和器、合路器、功放、干放、基站等。
具體疊層方法和平面分割要求可以參照EDA設計部頒布的《20050818印刷電路板設計規范——EMC要求》，以網上標準為準。
二、高頻射頻板布線要求
2.1轉角

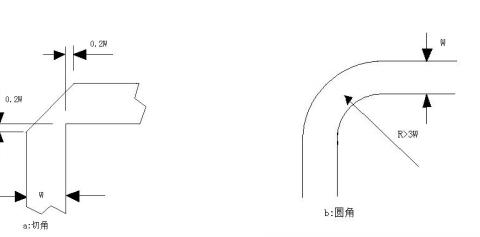

射頻信號走線如果走直角，拐角處的有效線寬會增大，阻抗不連續而引起反射。故要對轉角進行處理，主要為切角和圓角兩種方法。
(1)圓弧角的半徑應足夠大，一般來說，要保證：R>3W。
(2)切角適用于比較小的彎角，切角的適用頻率可達10GHz。
2.2帶狀線布線
射頻信號有時要從PCB高頻射頻板的中間層穿過，常見的為從第三層走，第二層和第四層必須是完整的接地平面，即偏心帶狀線結構。應保證帶狀線的結構完整性須要求：
(1)禁止RF帶狀線跨上下層的地平面縫隙。
(2)帶狀線兩邊的邊緣離上下地平面邊緣至少3W寬度，且在3W范圍內，不得有非接地的過孔。
(3)建議包地銅皮邊緣離帶狀線邊緣大于等于1.5W的寬度或者3H的寬度，H表示帶狀線上下介質層總厚度。
(4)同層內帶狀線要做包地銅皮處理并在地銅皮上加地過孔，孔間距小于λ/20，均勻排列整齊。地銅箔邊緣要光滑、平整、禁止尖銳毛刺。
(5)如果帶狀線要傳輸大功率信號，為了避免50歐姆線寬過細，通常要將帶狀線區域的上下兩個參考平面的銅皮做挖空處理，挖空寬度為帶狀線的總介質厚度的5倍以上，如果線寬仍然達不到要求，則再將上下相鄰的第二層參考面挖空。
2.3微帶線布線
PCB射頻板頂層走射頻信號，射頻信號下面的平面層必須是完整的接地平面，形成微帶線結構。要保證微帶線的結構完整性，有以下要求：
(1)禁止RF信號走線跨第二層的地平面縫隙。
(2)微帶線至屏蔽壁距離應保持為2W以上。（注：W為線寬）。
(3)微帶線兩邊的邊緣離下方地平面邊緣至少要有3W寬度。且在3W范圍內，不得有非接地的過孔。
地銅箔邊緣要光滑、平整、禁止尖銳毛刺。建議包地銅皮邊緣離微帶線邊緣大于等于1.5W的寬度或者3H的寬度，H表示微帶襯底介質的厚度。
(4)同層內非耦合微帶線要做包地銅皮處理并在地銅皮上加地過孔，孔間距小于λ/20，均勻排列整齊。
