隨著電子時代的發展，在生活中常見有很多電子設備，只要是有關于電子方面的都需要PCB板，而完好PCB高頻板一般都是規整的矩形形狀。盡管大多數規劃確實是矩形的，可是許多規劃都需求不規則形狀的PCB高頻板，而這類形狀往往不太簡略規劃。本文介紹了怎么規劃不規則形狀的PCB高頻板.
現在，PCB高頻板的尺度在不斷縮小，而電路板中的功用也越來越多，再加上時鐘速度的進步，規劃也就變得更加雜亂了。那么，讓咱們來看看該怎么處理形狀更為雜亂的PCB高頻板（高頻線路板）。

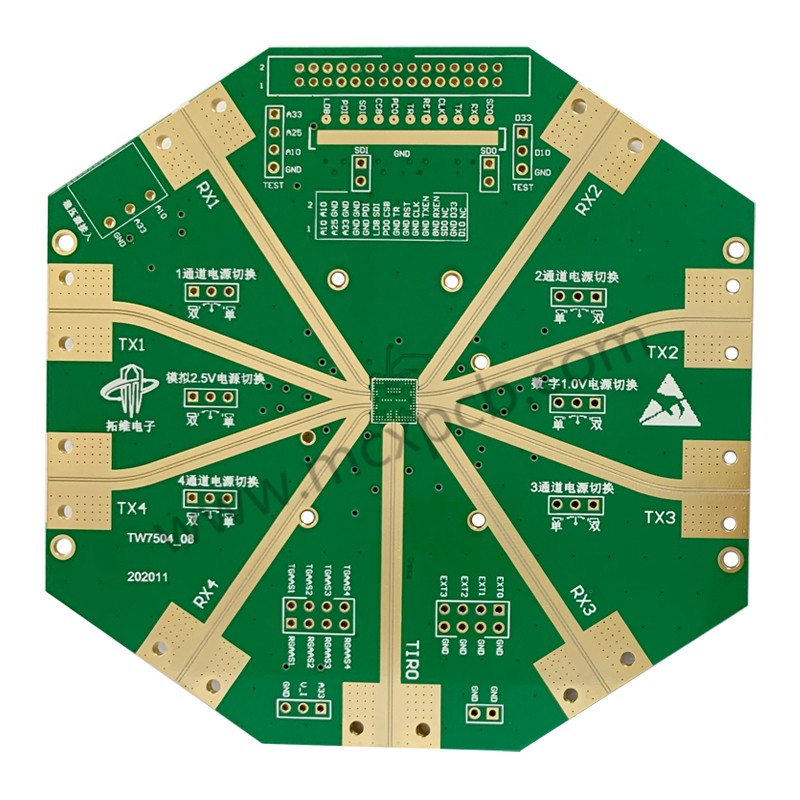

常見PCB高頻板的外形但是，當PCB高頻板（高頻線路板）外形需求習慣具有高度約束的雜亂外殼時，關于PCB高頻板（高頻線路板）規劃人員來說就沒那么簡略了，因為這些東西中的功用與機械CAD體系的功用并不相同。
雜亂電路板首要用于防爆外殼，因而遭到許多機械約束。想要在EDA東西中重建此信息或許需求很長時刻并且并不具有成效。因為，機械工程師很有或許現已創立了PCB高頻板規劃人員所需的外殼、電路板外形、裝置孔方位和高度約束。
在本示例中，有必要依據特定的機械標準規劃PCB高頻板,以便其能放入防爆容器中因為PCB高頻板中存在弧度和半徑，因而即便PCB高頻板外形并不雜亂，重建時刻也可能比預期時刻要長。
規劃多個弧度和不同的半徑曲線或許需求很長時刻這些僅僅是雜亂PCB高頻板外形的幾個比如。但是，從當今的消費類電子產品中，您會驚訝地發現有許多工程都企圖在一個小型封裝中參加一切的功用，而這個封裝并不總是矩形的。您最早想到的應該是智能手機和平板電腦，但其實還有許多相似的比如。
