    射頻電路板的走線你了解多少呢？今天就讓深圳高頻板廠家（深圳明誠鑫電路）帶大家一起學習了解一下深圳線路板廠家之射頻電路板走線吧！

    在RF電路的設計中，電路通常是由器件和微帶線組成的。在射頻電路板上的信號走線是微帶線形式，它對電路性能的影響可能比電容、電感或電阻更大。認真處理走線是RF電路設計成功的保證。

    有關微帶線的設計請參考有關的資料。在（射頻電路板）PCB線路板的設計中，1/4波長是非常重要的參數。超過1/4波長的走線，對RF信號而言，可能會從短路狀態變到開路狀態，或者從零阻抗變成無限大阻抗。在進行PCB線路板的設計時，走線要保持盡可能短，即要求如果走線的長度與1/4波長相當或大于1/4波長，在進行電路仿真時必須將走線作為一個元件來對待。

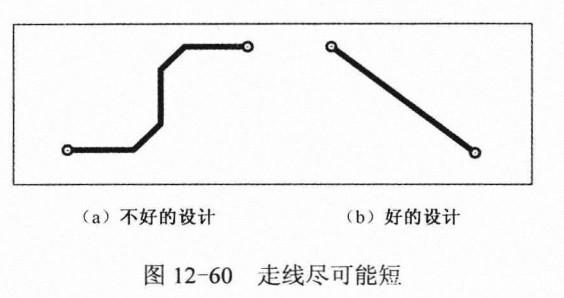

    在進行射頻電路板的設計時，要求走線盡可能短，如圖12-60所示。圖12-60(a)的走線人為拉長了，不是一個好的設計。

    在進行射頻電路板的設計時，深圳高頻板廠家要求走線的拐角盡可能平滑。在射頻PCB中的拐角，

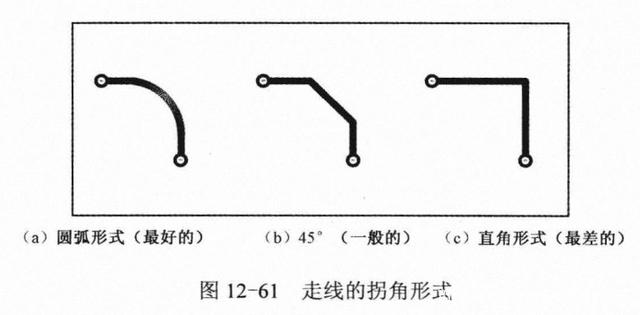

    特別是急拐彎的角度，會在電磁場中產生奇異點并產生相當大的輻射。在如圖12-61所示的實例中，圖的拐角形式優于圖和圖,因為圖是平滑的，是最短的連接線。

    在進行射頻電路板的設計時，要求將相鄰的走線盡可能畫成相互垂直形式，盡可能避免平行的走線。如果不能夠避免兩條相鄰的走線平行，兩條走線間的間距至少要3倍于走線寬度，使串擾可以被減小到能夠允許的程度。如果兩條相鄰的走線傳輸?shù)氖侵绷麟妷夯蛑绷麟娏鳎瑒t可以不用考慮這個問題。

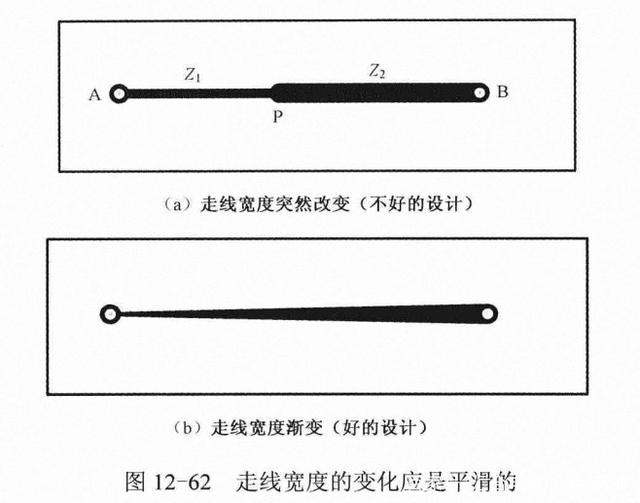

    在進行射頻電路板的設計時，不僅對走線的拐角要求是重要的，對整條走線的平滑要求也是很重要的。深圳高頻板廠家一直嚴格遵循其設計要求。如圖12-62(a)所示，走線從A到B的寬度有一個突然的改變（P點）。微帶線的特征阻抗主要取決于它的寬度。P點的特征阻抗會從Z1跳變到Z2。因此，該走線實際上成為一個阻抗變換器。這個阻抗額外躍變，對電路性能來說可能導致災難性的后果：RF功率可能在P點來回反射。另外，在P點，RF信號也會輻射出去，因此要求走線寬度漸漸改變，如圖12-62(b)所示，即要求走線的阻抗的變化是平緩的，以使在這條走線上附加的反射和輻射減小。
