發布日期：2021-01-19 11:47:19 | 關注：1761
由于電子產品需要精密的技術和一定的環境與安全適應性，從而促使了高頻線路板電鍍技術的長足進步。在高頻線路板電鍍時，有機物和金屬添加劑化學分析越來越復雜，化學反應過程越來越精確。
但即使如此，高頻線路板在電鍍時仍然會不時的出現板邊燒焦的問題發生，那么問題發生的根源是什么呢？

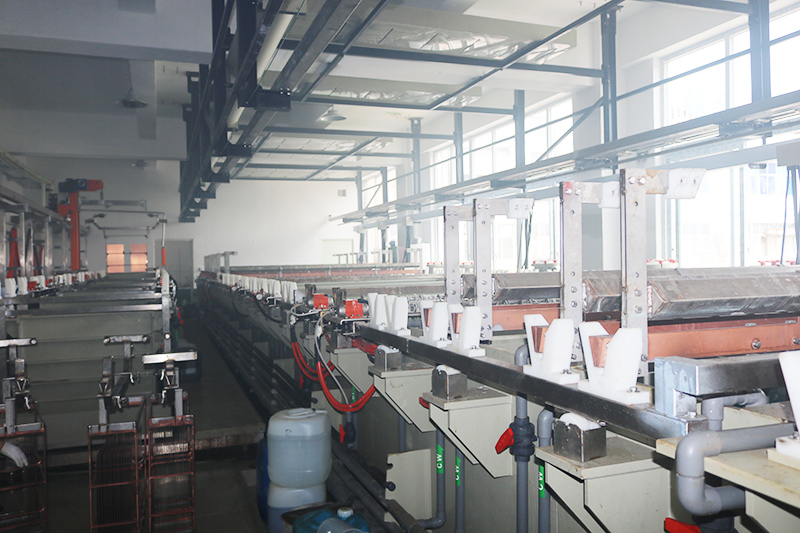

高頻線路板在電鍍時板邊燒焦的原因大致是：
1、錫鉛金屬含量不足
金屬含量不足，電流稍大，H+易乘機放電，鍍液本體擴散與電遷移速度變低，從而導致燒焦情況發生。
2、錫鉛陽極太長
陽極過長而工件過短時，工件下端電力線過于密集，易燒焦；水平方向上陽極的分布遠長于工件橫向放置的長度時，工件兩頭電力線密集，易燒焦。
3、電流密度太高
每種鍍液有它最佳的電流密度范圍。
電流密度過低，鍍層晶粒粗化，甚至不能沉積鍍層。電流密度提高時，陰極極化作用增大，從而使鍍層致密，鍍速升高。但電流密度過大，鍍層會被燒黑或燒焦；
4、槽液循環或攪拌不足
攪拌是提高對流傳質速度的主要手段。采用陰極移動或旋轉，可使工件表面液層與稍遠處鍍液間出現相對流動；攪拌強度越大，對流傳質效果越好。攪拌不足時，表面液流動不均，從而導致鍍層燒焦。
5、添加劑不足
簡單鹽電鍍時，若添加劑加入過多，吸附產生的添加劑膜層過厚，主鹽金屬離子難于穿透吸附層放電，但H+是體積很小的質子，易于穿透吸附層放電析氫，鍍層容易燒焦。另外，添加劑過多還有其他副作用，所以任何添加劑、光亮劑都必須堅持少加勤加的原則。
另外，導致燒焦情況的原因還有
有機物污染；金屬雜質污染；鍍層中鉛量過多；陽極泥落入槽內；氟硼酸水解產生氟化鉛粒子的附著。
深圳明誠鑫電路主要做高頻板、Rogers高頻板、羅杰斯電路板、羅杰斯PCB、高頻線路板、高頻微波射頻板、混合介質層壓板等。
上一篇：高頻電路板拼板的工藝和作用
